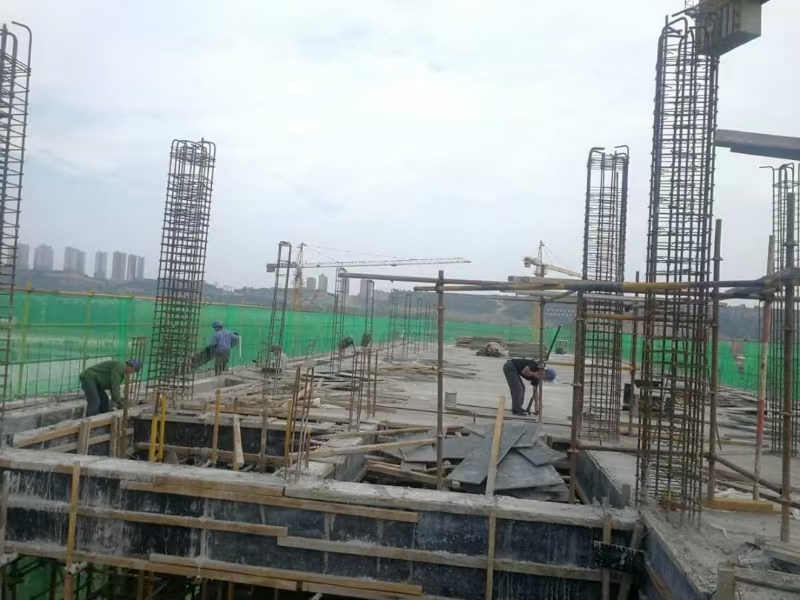

01、洞察拆模時(shí)機(jī)的重要意義

從工程質(zhì)量角度來看，選擇合適的拆模時(shí)機(jī)是確保混凝土結(jié)構(gòu)強(qiáng)度和穩(wěn)定性的關(guān)鍵。混凝土在澆筑后需要一定時(shí)間進(jìn)行硬化和強(qiáng)度增長，只有當(dāng)強(qiáng)度達(dá)到一定標(biāo)準(zhǔn)，才能承受自身重量以及后續(xù)施工荷載。如果拆模過早，混凝土內(nèi)部結(jié)構(gòu)尚未充分形成，無法有效抵抗外力，極易出現(xiàn)裂縫、變形等質(zhì)量缺陷，嚴(yán)重影響結(jié)構(gòu)的耐久性和安全性。從施工進(jìn)度方面考慮，合理安排拆模時(shí)間能夠優(yōu)化施工流程，避免因拆模延誤導(dǎo)致的工期延長。同時(shí)，及時(shí)拆模還能提高模板的周轉(zhuǎn)利用率，降低施工成本。因此，準(zhǔn)確把握混凝土結(jié)構(gòu)的拆模時(shí)機(jī)，是平衡工程質(zhì)量與施工效率的重要環(huán)節(jié)，對(duì)整個(gè)建筑項(xiàng)目的順利推進(jìn)具有不可忽視的作用。

02、影響拆模時(shí)間的關(guān)鍵因素

（一）混凝土強(qiáng)度發(fā)展

混凝土強(qiáng)度是決定拆模時(shí)間的核心因素。混凝土的強(qiáng)度增長是一個(gè)漸進(jìn)的過程，與水泥的水化反應(yīng)密切相關(guān)。在澆筑初期，水泥與水發(fā)生水化反應(yīng)，生成水化產(chǎn)物，逐漸填充混凝土內(nèi)部孔隙，使混凝土強(qiáng)度不斷提高。不同的水泥品種和標(biāo)號(hào)，其水化反應(yīng)速度和強(qiáng)度增長特性有所差異。一般來說，普通硅酸鹽水泥早期強(qiáng)度增長較快，而礦渣水泥早期強(qiáng)度增長相對(duì)較慢。因此，使用不同水泥配制的混凝土，其達(dá)到拆模強(qiáng)度所需的時(shí)間也不同。

混凝土的配合比也會(huì)對(duì)強(qiáng)度發(fā)展產(chǎn)生重要影響。水灰比是影響混凝土強(qiáng)度的關(guān)鍵參數(shù)之一，水灰比越小，混凝土的強(qiáng)度越高，達(dá)到拆模強(qiáng)度的時(shí)間可能相對(duì)較短。此外，骨料的品種、粒徑、級(jí)配以及外加劑的使用等，都會(huì)改變混凝土的性能，進(jìn)而影響其強(qiáng)度增長速度和拆模時(shí)間。

（二）結(jié)構(gòu)類型與跨度

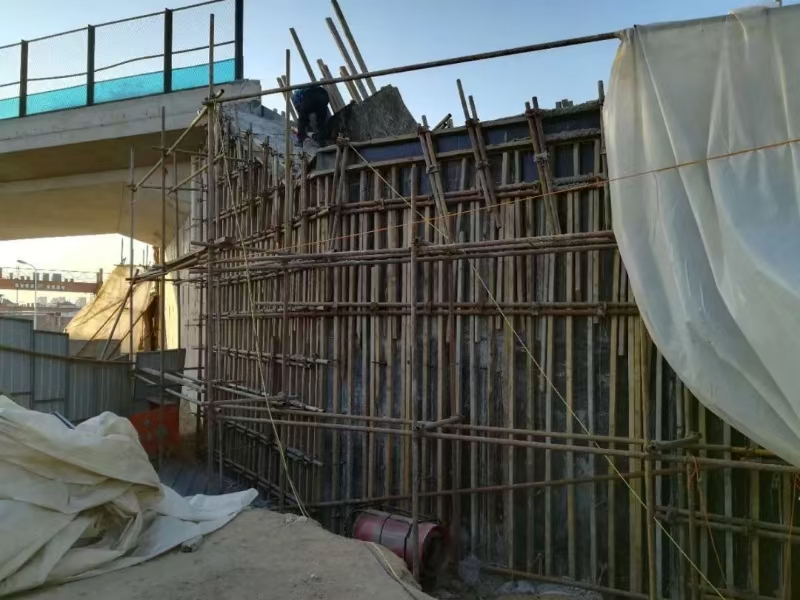

不同的混凝土結(jié)構(gòu)類型和跨度對(duì)拆模時(shí)間有著不同的要求。對(duì)于不承重的側(cè)面模板，如墻、柱的側(cè)模，主要考慮混凝土表面及棱角的保護(hù)。一般在混凝土強(qiáng)度能保證其表面及棱角不因拆模板而受損壞時(shí)，即可拆除，通常在混凝土澆筑后12小時(shí)左右，但這也會(huì)因混凝土配合比、環(huán)境溫度等因素有所變化。

而對(duì)于承重模板，如梁、板的底模，拆模時(shí)間則要依據(jù)結(jié)構(gòu)的跨度和設(shè)計(jì)強(qiáng)度等級(jí)來確定。跨度較小的板及拱，當(dāng)混凝土強(qiáng)度達(dá)到設(shè)計(jì)強(qiáng)度的50%時(shí)，可拆除模板；跨度在2 - 8米的板及梁，需達(dá)到設(shè)計(jì)強(qiáng)度的75%；跨度大于8米的承重結(jié)構(gòu)以及懸臂梁和懸臂板，要求混凝土強(qiáng)度必須達(dá)到設(shè)計(jì)強(qiáng)度的100%才能拆模。這是因?yàn)殡S著結(jié)構(gòu)跨度的增加，其承受的荷載也相應(yīng)增大，需要更高的混凝土強(qiáng)度來保證結(jié)構(gòu)的安全性。

（三）環(huán)境溫度與濕度

環(huán)境溫度和濕度對(duì)混凝土強(qiáng)度發(fā)展起著重要作用，進(jìn)而影響拆模時(shí)間。溫度是水泥水化反應(yīng)的重要條件，在一定范圍內(nèi)，溫度越高，水泥水化反應(yīng)速度越快，混凝土強(qiáng)度增長也越快，達(dá)到拆模強(qiáng)度所需的時(shí)間就越短。例如，在夏季高溫環(huán)境下，混凝土強(qiáng)度增長迅速，拆模時(shí)間相對(duì)較短；而在冬季低溫時(shí)，水泥水化反應(yīng)緩慢，混凝土強(qiáng)度增長滯后，拆模時(shí)間則要相應(yīng)延長。

濕度同樣不可忽視，保持適宜的濕度能確保水泥水化反應(yīng)的持續(xù)進(jìn)行。如果環(huán)境過于干燥，混凝土中的水分會(huì)快速蒸發(fā)，導(dǎo)致水泥水化反應(yīng)不完全，影響混凝土強(qiáng)度發(fā)展，從而延長拆模時(shí)間。因此，在干燥環(huán)境中施工時(shí)，往往需要采取保濕措施，如覆蓋塑料薄膜、灑水養(yǎng)護(hù)等，以促進(jìn)混凝土強(qiáng)度增長，為適時(shí)拆模創(chuàng)造條件。

03、不同結(jié)構(gòu)類型的拆模時(shí)間標(biāo)準(zhǔn)

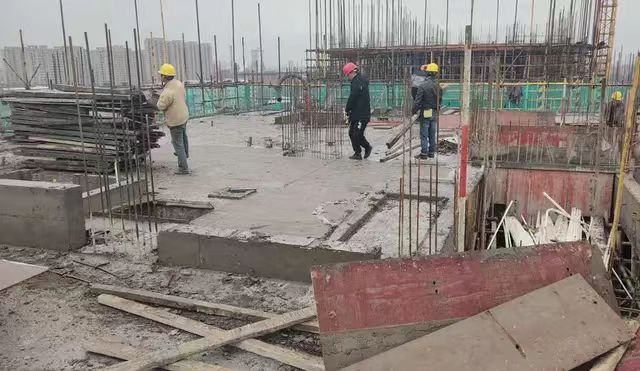

（一）板結(jié)構(gòu)

板結(jié)構(gòu)在建筑中應(yīng)用廣泛，其拆模時(shí)間根據(jù)跨度有所不同。跨度小于等于2米的板，當(dāng)混凝土強(qiáng)度達(dá)到設(shè)計(jì)強(qiáng)度的50%時(shí)，可考慮拆模。在正常施工條件下，使用普通42.5標(biāo)號(hào)水泥，當(dāng)硬化時(shí)晝夜平均溫度在15°C左右，大約5 - 6天混凝土強(qiáng)度能達(dá)到這一標(biāo)準(zhǔn)；若在夏季氣溫較高時(shí)，可能4 - 5天即可達(dá)到。而跨度在2 - 8米的板，需混凝土強(qiáng)度達(dá)到設(shè)計(jì)強(qiáng)度的75%才能拆模。同樣使用普通42.5標(biāo)號(hào)水泥，在晝夜平均溫度15°C時(shí)，大概需要11 - 12天；冬季施工時(shí)，由于溫度較低，強(qiáng)度增長慢，可能需要19 - 20天。當(dāng)板跨度大于8米時(shí)，對(duì)混凝土強(qiáng)度要求更高，必須達(dá)到設(shè)計(jì)強(qiáng)度的100%才允許拆模，一般情況下至少需要28天，具體時(shí)間還需結(jié)合實(shí)際溫度和混凝土性能確定。

（二）梁結(jié)構(gòu)

梁作為建筑結(jié)構(gòu)中的重要承重構(gòu)件，其拆模時(shí)間要求更為嚴(yán)格。跨度小于等于8米的梁，當(dāng)混凝土強(qiáng)度達(dá)到設(shè)計(jì)強(qiáng)度的75%時(shí)可拆模。以普通42.5標(biāo)號(hào)水泥為例，在晝夜平均溫度15°C時(shí)，通常需要11 - 12天。若梁跨度大于8米，混凝土強(qiáng)度必須達(dá)到設(shè)計(jì)強(qiáng)度的100%才可以拆除模板，這往往需要28天甚至更長時(shí)間，具體要視混凝土實(shí)際強(qiáng)度增長情況而定。

（三）懸臂結(jié)構(gòu)

懸臂結(jié)構(gòu)如陽臺(tái)、雨篷等，由于其受力特點(diǎn)，對(duì)拆模時(shí)間的要求最為嚴(yán)格。無論懸臂梁或懸臂板的跨度長短，都要求混凝土強(qiáng)度達(dá)到設(shè)計(jì)強(qiáng)度的100%才能拆模。這是因?yàn)閼冶劢Y(jié)構(gòu)在拆模后完全依靠自身強(qiáng)度承受荷載，若強(qiáng)度不足，極易發(fā)生斷裂等嚴(yán)重事故。一般情況下，懸臂結(jié)構(gòu)的混凝土需養(yǎng)護(hù)28天左右才能滿足拆模強(qiáng)度要求，但在實(shí)際操作中，必須通過同條件養(yǎng)護(hù)試塊的強(qiáng)度檢測(cè)來準(zhǔn)確判斷。

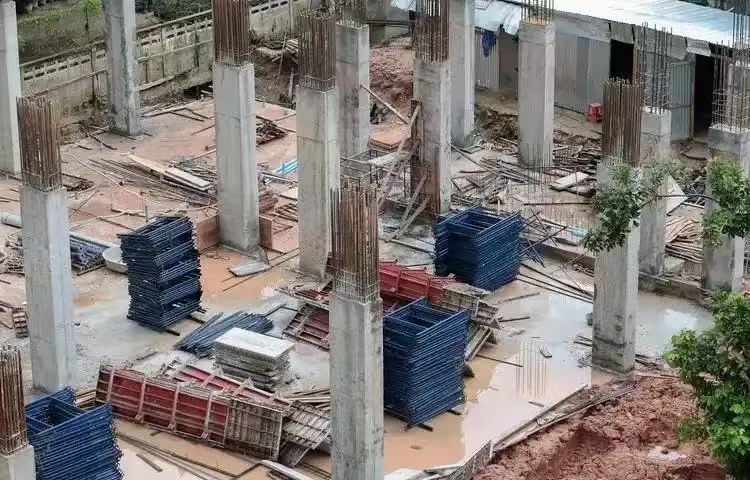

（四）墻和柱結(jié)構(gòu)

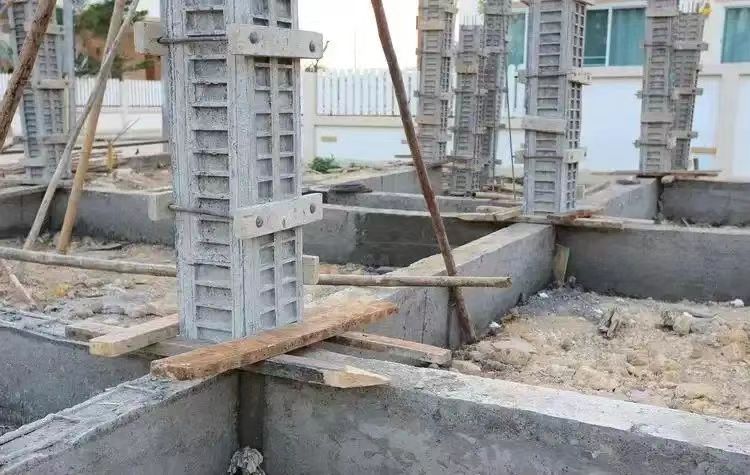

墻和柱的側(cè)面模板主要起成型和保護(hù)作用，不承受結(jié)構(gòu)的主要荷載。通常在混凝土強(qiáng)度能保證其表面及棱角不因拆除模板而受損時(shí)，即可拆除，一般在混凝土澆筑后12小時(shí)左右。但在實(shí)際施工中，還需考慮混凝土的配合比、養(yǎng)護(hù)條件以及環(huán)境溫度等因素。如果混凝土中添加了早強(qiáng)劑，或者環(huán)境溫度較高，混凝土強(qiáng)度增長較快，拆模時(shí)間可以適當(dāng)提前；反之，若養(yǎng)護(hù)條件不佳或溫度較低，拆模時(shí)間應(yīng)相應(yīng)推遲。
