山東江泰建材科技有限公司
聯系人:馮總,武經理
電話:18678858906,15318820518
郵箱:shandongjiangtai@163.com
地址:濟南市天橋區濟南新材料產業園區舜興路988號
混凝土作為現代建筑中最常用的材料之一,其性能的穩定性和可控性對工程質量有著至關重要的影響。其中,坍落度是衡量混凝土流動性和工作性能的重要指標。然而,在實際生產和施工過程中,混凝土的坍落度損失是一個常見且需要嚴格控制的問題。本文將深入探討混凝土坍落度損失的主要原因,并提出有效的控制措施,以期為混凝土工程提供參考。

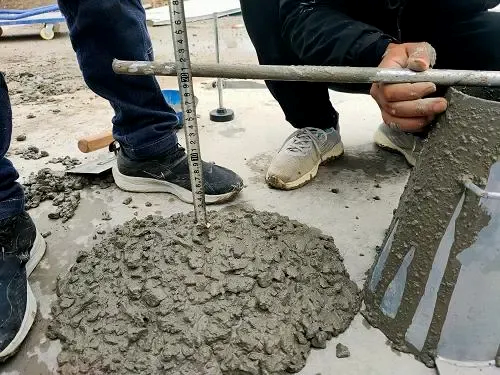

混凝土坍落度損失的主要原因 坍落度作為衡量混凝土工作性能的重要指標,其損失速度及程度直接關聯到混凝土的施工質量和效率。探究坍落度損失的根源,需從多個維度進行深入剖析。 1、原材料因素: 在混凝土制備過程中,水泥與泵送劑的匹配性和適應性是確保混凝土性能穩定的關鍵因素。為了確保這兩者之間的良好協同作用,必須通過嚴格的適應性檢測來驗證它們的匹配性。這一檢測過程不僅涉及水泥與泵送劑之間的化學相容性,還包括對泵送劑摻量的精確調整,以確保達到最佳摻量。 泵送劑中的引氣與緩凝成分對混凝土坍落度損失具有顯著影響。引氣成分能夠增加混凝土中的微小氣泡,從而改善混凝土的工作性能,減緩坍落度損失。緩凝成分則能夠延緩水泥的水化反應,使混凝土在較長時間內保持較好的流動性和可塑性,同樣有助于減緩坍落度損失。因此,在配制混凝土時,需要根據實際情況調整泵送劑中引氣與緩凝成分的比例,以達到最佳的坍落度保持效果。 值得注意的是,不同類型的泵送劑對混凝土坍落度損失的影響也存在差異。以萘系高效減水劑為例,其配制的混凝土在常溫下坍落度損失較快。然而,在低正溫環境下(如+5℃以下),由于水泥水化反應減緩,萘系高效減水劑配制的混凝土坍落度損失速度會相對降低。 在混凝土制備的科學實踐中,水泥的組分選擇及其含量對混凝土的坍落度損失具有深遠的影響。特別是水泥中的調凝劑種類,若采用硬石膏,其特性會加速混凝土的坍落度損失過程,這是由于硬石膏與水泥中其他成分的相互作用促進了水化反應的進行。 水泥中的早強成分C3A(即三氧化二鋁)的含量同樣是一個關鍵因素。高含量的C3A會顯著加快水泥的凝結時間,從而導致混凝土坍落度的迅速損失。特別是在使用“R”型水泥,即快硬水泥時,這一現象尤為明顯。此外,水泥的細度也是一個不可忽視的因素,細度越高的水泥,其比表面積增大,與水反應的活性增強,進而加速了坍落度的損失。 值得注意的是,混凝土坍落度損失的快慢不僅與水泥中的主要成分有關,還與混合材料的質量和摻量緊密相關。混合材料的種類和比例會直接影響水泥的水化進程和混凝土的物理性能。 在調控混凝土坍落度損失時,水泥中C3A的含量應被嚴格控制在適宜范圍內,通常建議在4%至6%之間。當C3A含量低于4%時,應適當減少引氣和緩凝劑的用量,以避免因過量添加這些外加劑而導致的混凝土長時間不凝固問題。相反,當C3A含量超過7%時,則應增加引氣和緩凝劑的用量,以有效減緩混凝土的坍落度損失,防止假凝現象的發生。 在混凝土制備過程中,骨料作為混凝土的主要組成部分,其性質對混凝土的坍落度損失具有顯著影響。特別是粗細骨料的含泥量和泥塊含量,以及碎石中針片狀顆粒的含量,這些因素若超標,都會直接加速混凝土的坍落度損失。 含泥量和泥塊含量的增加,會改變骨料表面的潤濕性,影響骨料與水泥漿體之間的粘結力,從而降低混凝土的流動性和可塑性,導致坍落度損失加快。同時,泥塊的存在還會在混凝土中形成薄弱區域,影響混凝土的整體強度。 而碎石中針片狀顆粒的含量超標,則會破壞骨料的級配平衡,影響混凝土的密實度和工作性能。針片狀顆粒的表面積相對較大,與水泥漿體的接觸面積增加,會加速水泥的水化反應,從而導致坍落度損失加快。 此外,粗骨料的吸水率也是一個不可忽視的因素。特別是當使用吸水率較大的碎石時,在夏季高溫季節經過高溫暴曬后,碎石內部的孔隙會充滿空氣,一旦投入到攪拌機內,它會在短時間內大量吸水,以填補孔隙中的空氣。這一過程會導致混凝土中的自由水減少,從而加快坍落度的損失。在極端情況下,甚至可能在短短30分鐘內就觀察到明顯的坍落度損失。 2、攪拌工藝因素: 混凝土攪拌工藝作為混凝土制備過程中的關鍵環節,對混凝土的坍落度損失具有不可忽視的影響。攪拌機的機型和攪拌效率,作為攪拌工藝的兩個核心要素,直接決定了混凝土攪拌的均勻性和坍落度的穩定性。 攪拌機的機型選擇至關重要。不同機型的攪拌機在攪拌方式、攪拌力度和攪拌效率上存在差異,這些差異會直接影響混凝土的攪拌效果和坍落度損失。因此,在選擇攪拌機時,應充分考慮混凝土的配合比、骨料種類和粒徑等因素,以確保攪拌機與混凝土制備需求的匹配性。 攪拌效率同樣對混凝土坍落度損失具有重要影響。攪拌效率的高低直接決定了混凝土攪拌的均勻程度和坍落度的穩定性。為了提高攪拌效率,攪拌機需要定期檢修,以確保其處于良好的工作狀態。同時,攪拌葉片作為攪拌機的關鍵部件,也需要定期更換,以避免因葉片磨損而導致的攪拌不均勻和坍落度損失加快。 此外,混凝土攪拌時間也是影響坍落度損失的重要因素。攪拌時間過短,混凝土中的各組分無法充分混合均勻,導致坍落度不穩定,進而造成坍落度損失相對加快。因此,在混凝土制備過程中,應確保攪拌時間不少于30秒,以保證混凝土的均勻性和坍落度的穩定性。 3、溫度效應因素: 在混凝土施工與生產過程中,溫度作為一個核心的環境因素,對混凝土的坍落度損失產生著深遠的影響。特別是在炎熱的夏季,當氣溫飆升至25℃甚至30℃以上時,混凝土的坍落度損失相較于20℃的基準條件會顯著加劇,增幅往往超過50%。這種加速的坍落度損失主要是由于高溫環境下,水泥的水化反應被加速,混凝土中的水分被更快地消耗,從而導致了坍落度的迅速下降。相反,在氣溫較低的情況下,如低于+5℃時,混凝土的坍落度損失則會變得相對緩慢,甚至幾乎不發生損失,這得益于低溫對水泥水化反應的抑制作用,使得混凝土的流動性得以保持。 除了環境溫度之外,原材料的使用溫度同樣對混凝土的坍落度損失具有重要影響。當原材料的使用溫度過高時,會直接導致混凝土的溫度上升,進而加速坍落度的損失。因此,在混凝土的生產過程中,必須嚴格控制原材料的使用溫度,以確保混凝土的溫度保持在適宜的范圍內。一般來說,混凝土的出機溫度應控制在5~35℃之間。一旦溫度超出這個范圍,就需要采取相應的技術措施進行調節,如加入冷水、冰水或地下水以降低混凝土的溫度,或者在必要時加熱原材料以提高其使用溫度,從而確保混凝土的流動性和可塑性。 在混凝土制備過程中,對于水泥、摻合料等關鍵原材料的使用溫度,必須嚴格控制。一般來說,這些原材料的使用溫度最高不得超過50℃。這是因為過高的溫度會加速水泥的水化反應,導致混凝土坍落度損失加快,甚至可能引發混凝土的速凝現象。在冬季施工中,當使用泵送混凝土時,加熱水的使用溫度同樣需要謹慎控制,一般不宜高于40℃。否則,不僅會造成混凝土坍落度的迅速損失,還可能導致混凝土在攪拌機內出現假凝狀態,嚴重影響混凝土的出機和現場卸料。 此外,膠凝材料的使用溫度對泵送劑中減水成分的塑化效果也有顯著影響。隨著膠凝材料使用溫度的升高,泵送劑中減水成分的塑化效果會逐漸減弱,導致混凝土坍落度的加快損失。因此,在混凝土制備過程中,應密切關注膠凝材料的使用溫度,并確保其保持在適宜的范圍內,以充分發揮泵送劑的塑化效果。 值得注意的是,混凝土的溫度與其坍落度損失之間存在正比關系。實驗數據表明,當混凝土溫度每提高5~10℃時,其坍落度損失可達到20~30mm左右。這一數據充分說明了溫度對混凝土坍落度損失的顯著影響。 4、強度等級因素: 在探討混凝土坍落度損失的影響因素時,混凝土的強度等級是一個不可忽略的重要因素。實踐表明,高強度等級的混凝土相較于低強度等級的混凝土,其坍落度損失速度更快。這一現象主要與高強度等級混凝土中單位水泥用量的增加有關。 具體來說,為了滿足高強度等級混凝土對力學性能的要求,其配合比中往往需要加入更多的水泥。而水泥用量的增加,意味著在混凝土攪拌和澆筑過程中,水泥的水化反應會更加劇烈,從而加速了混凝土中水分的消耗,導致坍落度的快速損失。 此外,碎石混凝土與卵石混凝土在坍落度損失方面也存在差異。通常情況下,碎石混凝土的坍落度損失速度要比卵石混凝土快。這主要是因為碎石的表面粗糙,與水泥漿體的粘結力較強,因此在攪拌和澆筑過程中,碎石混凝土中的水分更容易被吸收和消耗,從而導致坍落度的快速下降。 5、砼狀態因素: 混凝土的狀態,即其處于靜態還是動態,對坍落度的損失具有顯著的影響。具體而言,混凝土在靜態條件下的坍落度損失速度要明顯快于動態條件。 在動態條件下,混凝土由于不斷的受到攪拌作用,使得泵送劑中的減水成分與水泥顆粒之間的接觸機會減少。這種減少的接觸機會阻礙了水泥水化反應的充分進行,從而減緩了混凝土坍落度的損失。攪拌作用不僅使混凝土保持了一定的流動性,還通過物理作用阻止了減水成分與水泥的過度反應,有助于維持混凝土的坍落度。 相比之下,在靜態條件下,混凝土中的減水成分與水泥顆粒能夠充分接觸,這加速了水泥的水化進程。水泥水化反應的加速消耗了混凝土中的水分,導致坍落度的快速損失。此外,靜態條件下缺乏攪拌作用,使得混凝土更容易受到溫度、濕度等環境因素的影響,從而進一步加劇了坍落度的損失。 6、運輸因素: 在混凝土的運輸過程中,運輸機械的選擇和使用對混凝土的坍落度損失具有顯著的影響。特別是當采用混凝土攪拌運輸車進行長距離或長時間的運輸時,由于多種因素的綜合作用,混凝土的坍落度損失往往會更加明顯。 首先,長時間的運輸過程中,混凝土熟料中的化學成分會發生一系列的化學反應,這些反應會消耗混凝土中的自由水分,從而導致坍落度的降低。其次,運輸過程中的水份蒸發也是一個不可忽視的因素。特別是在高溫或干燥的環境下,混凝土中的水分會迅速蒸發,進一步加劇了坍落度的損失。此外,骨料吸水也是造成混凝土坍落度損失的重要原因之一。在運輸過程中,骨料可能會吸收混凝土中的水分,導致混凝土的整體水分含量下降,從而影響其坍落度。 除了混凝土攪拌運輸車外,其他運輸機械如混凝土皮帶運輸機、串筒等也會對混凝土的坍落度造成影響。這些機械在運輸過程中可能會造成砂漿的損失,而砂漿是混凝土中保持流動性的重要組成部分。砂漿的損失會直接導致混凝土坍落度的下降,從而影響其施工性能。 7、澆筑因素: 在混凝土的澆筑過程中,澆筑速度與時間的控制對于減少坍落度損失至關重要。當混凝土熟料從攪拌站到達倉面內的時間過長時,由于多種因素的共同作用,混凝土中的自由水分會迅速減少,進而導致坍落度的顯著損失。 具體來說,長時間的澆筑過程中,混凝土熟料中的化學成分會持續發生反應,消耗掉一部分自由水分。同時,水份的蒸發也是一個不可忽視的因素,特別是在高溫或干燥的環境下,蒸發速度會更快。此外,骨料在澆筑過程中也可能會吸收一部分水分,進一步降低了混凝土的整體水分含量。這些因素共同作用,使得混凝土的坍落度在澆筑過程中逐漸降低。 特別值得注意的是,當混凝土暴露在皮帶運輸機上時,其表面與外界環境的接觸面積增大,水份蒸發速度因此加快,對混凝土坍落度損失的影響也最為顯著。根據實際測定結果,當氣溫在25℃左右時,混凝土熟料在現場的坍落度在半小時內就可能損失高達4cm。 此外,混凝土澆筑時間的不同也會對坍落度損失產生重要影響。早上和晚上由于氣溫較低,水份蒸發速度相對較慢,因此對坍落度損失的影響較小。而中午和下午氣溫較高,水份蒸發速度快,導致水份損失加快,進而使得混凝土的坍落度損失增大。這種坍落度的損失會直接影響混凝土的流動性、粘聚性等性能,使得混凝土的質量更難以保證。 二 混凝土坍落度損失的控制措施 在混凝土施工過程中,坍落度的損失是不可避免的。然而,關鍵在于如何采取有效的措施,將損失值降至最低,同時減緩損失速度,以確保施工的順利進行。為此,我們需要從多個方面入手,采取針對性的技術措施。 1、泵送劑后添加法: 在混凝土施工過程中,偶爾會遇到一些不可預測的情況,導致商品混凝土的坍落度損失過快,以至于無法正常泵送。針對這一問題,我們可以采取泵送劑后添加法作為即時解決方案。具體來說,就是在混凝土中加入適量的泵送劑,并通過混凝土運輸車的快速運轉,使泵送劑與混凝土充分混合。在運轉2分鐘后,需對混凝土的坍落度進行測定,確保其符合要求后方可繼續使用。值得注意的是,后加法的摻量必須預先通過試驗確定,以避免因摻量不當而造成混凝土性能的問題。特別是當摻量超過一定界限時,可能會導致混凝土數日不凝固,嚴重影響施工進度和質量。 2、優化泵送劑摻量: 除了即時應對策略外,我們還需要考慮長效的解決方案來緩解混凝土坍落度的損失。其中,水泥顆粒的細度是一個關鍵因素。一般來說,水泥顆粒越細,其需水量就越大。而需水量的增加,無疑會加劇混凝土的坍落度損失。為了緩解這一問題,我們必須通過泵送劑適應性試驗,來確定泵送劑的最佳摻量。這一步驟至關重要,它不僅能確保泵送劑與混凝土的良好適應性,還能在最大程度上減少坍落度的損失,從而保障混凝土的施工性能和最終質量。 3、優選原材料: 在泵送混凝土的施工中,原材料的選擇至關重要。為了確保混凝土的高質量和穩定性,我們必須優選符合標準要求的水泥、摻合料、骨料和泵送劑。這些原材料不僅品質要優良,性能也要穩定可靠。為了實現這一目標,我們需要對原材料的品質和性能進行深入了解,并增加復檢的頻率,以確保其始終符合施工要求。同時,選擇穩定可靠的生產廠家也是保障原材料質量的關鍵環節。 在確定了優質的原材料后,混凝土配合比的確定同樣不容忽視。我們需要通過科學的試驗方法和生產實踐的不斷總結,來優化混凝土配合比的設計。這包括找到最佳的骨料級配,以減少空隙率和提高混凝土的密實度;控制含泥量,以減少對混凝土性能的負面影響;以及通過調整泵送劑的摻量,來最大限度地減少坍落度的損失。 4、控制澆筑時間: 此外,泵送混凝土的坍落度損失是一個需要特別關注的問題。坍落度會隨著時間的延長而加快損失,同時也會隨著溫度的提高而增大。因此,在混凝土出機后,我們必須嚴格控制澆筑時間。在一般情況下,混凝土應在60~90分鐘內澆筑入模。特別是在高溫季節施工時,由于坍落度損失會更快,因此更需要縮短澆筑時間。當日平均氣溫低于25℃時,宜在出機后90分鐘內入模;而當日平均氣溫高于25℃時,則應在60分鐘內入模。 為了確保混凝土的及時澆筑,混凝土生產和施工雙方需要加強聯絡、調度和指揮。他們應根據運距的遠近和澆筑速度來合理安排發車時間,避免壓車過多、過長。同時,對于超過混凝土初凝時間的混凝土,必須堅決廢棄,不能再使用。即使加入了減水劑使其變稀,也不能改變其已經失去的性能。一般來說,不加緩凝劑的混凝土在超過5~8小時后就不能再使用了;而對于摻加了緩凝劑的混凝土,則需要根據緩凝時間來確定其可使用時間。 5、嚴格控制攪拌時間: 在混凝土的生產過程中,攪拌時間的控制是減少坍落度損失的關鍵環節。為了確保混凝土的質量穩定,我們必須對攪拌時間進行嚴格控制。攪拌時間的長短直接影響到混凝土的均勻性和坍落度性能,因此,根據混凝土的等級來合理設定攪拌時間是至關重要的。 具體來說,對于C10~15等級的混凝土,攪拌時間應不少于30秒,以確保混凝土各組分的充分混合和均勻分布。而對于C20~25等級的混凝土,攪拌時間則需延長至不少于40秒,以滿足更高強度的要求。當混凝土等級達到C30~40時,攪拌時間應進一步增加至不少于50秒,以確保混凝土的密實度和穩定性。對于C45以上等級的混凝土,由于其強度要求更高,攪拌時間應不少于60秒,以保證混凝土的高性能和耐久性。 6、摻入引氣劑或引氣緩凝劑: 除了嚴格控制攪拌時間外,我們還可以通過添加引氣劑或引氣緩凝劑來進一步減少混凝土的坍落度損失。這些添加劑的摻入量需要通過試驗來確定,以確保其最佳效果。引氣劑在混凝土中產生的大量細密氣泡,能夠有效地將分散的水泥粒子隔離,從而減少水泥的二次吸附,這是降低混凝土坍落度損失的有效途徑之一。 同時,適宜的混凝土含氣量不僅有助于減少坍落度損失,還能顯著提高混凝土的和易性、粘聚性、保水性和可泵性。這些性能的改善對于提高施工效率和保證工程質量具有重要意義。因此,在混凝土的生產過程中,我們應充分考慮添加劑的應用,并通過試驗和實踐來不斷優化其摻入量和效果。 7、調整摻合料摻量: 在夏季高溫季節,由于環境溫度的升高,混凝土的坍落度損失往往會加劇,這對施工質量和效率構成了挑戰。為了應對這一挑戰,我們可以通過試驗來調整摻合料的摻量。具體來說,根據高溫季節的特點和混凝土的實際需求,我們可以適當地增加摻合料的摻量,以有效地減少混凝土的坍落度損失。這一策略的實施需要基于充分的試驗數據和科學的分析,以確保摻合料的摻量既能夠滿足施工要求,又不會對混凝土的其他性能產生負面影響。 8、調整坍落度和砂率: 另一方面,不同骨料類型對混凝土的坍落度也有顯著影響。與卵石混凝土相比,碎石混凝土由于其骨料形狀和表面特性的差異,通常需要增大20~30mm的坍落度,以保證其良好的工作性能和施工質量。這一調整是基于碎石混凝土在實際應用中的特點和需求而確定的。 此外,對于不依賴泵送劑的混凝土,當其坍落度每增加一個等級(即20~30mm)時,我們需要相應地提高砂率,并增加用水量和水泥的用量。具體來說,砂率需要提高1%以上,用水量需增加5~10kg/m3,而水泥的用量則需增加約10kg/m3。這些調整是為了保持混凝土在增大坍落度后的穩定性和工作性能,確保其能夠滿足施工要求。 有一種誤解認為,混凝土的坍落度越大,就越容易進行泵送,然而這種觀念是不準確的。事實上,盲目地增大坍落度往往意味著需要增加用水量,而用水量的增多會導致水灰比(W/B)的增大,進而對混凝土的強度產生不利影響。如果無節制地增加用水量,不僅會削弱混凝土的力學性能,還可能引發一系列問題,如混凝土離析、泌水、堵管以及堵泵等現象,這些都會對施工造成極大的困擾。 一般而言,對于C15至C45等級的混凝土,其坍落度的最大值應控制在220mm以內,以避免上述問題的出現。超出這個范圍,混凝土的離析風險將顯著增加,從而影響到施工的可操作性和最終質量。 因此,在泵送混凝土的施工過程中,對用水量的嚴格控制是確保混凝土質量的關鍵步驟。在混凝土拌合物未加水之前,其各種原材料是彼此分離的,沒有形成任何聯系。然而,一旦加入適量的水,這些原材料便會被有機地結合在一起,形成一個整體。此時,水泥的水化反應也隨之開始,水的存在對于混凝土的塑造和硬化過程起著至關重要的作用。 實際上,水的多少直接影響著泵送混凝土的質量。適量的水能夠保證混凝土的流動性和可塑性,使其易于泵送和澆筑。然而,過多的水則會導致混凝土的離析和泌水現象,降低混凝土的強度和耐久性。因此,在泵送混凝土的生產過程中,必須精確控制用水量,以確保混凝土的性能和質量。 此外,有時我們僅憑混凝土的外觀來判斷其坍落度,可能會產生誤判。特別是當混凝土強度等級達到C40及以上時,由于其膠凝材料含量較多,粘度相對較大,擴展度較小,因此即使外觀上看似坍落度不大,但實際測量時可能會發現坍落度遠超出預期。這種誤判可能會對施工造成不利影響,因此在實際操作中需要特別注意。


本文資源來自互聯網,旨在交流信息分享技術,如有侵權,請及時聯系,我們將在第一時間予以刪除處理。
