混凝土質(zhì)量為何老是波動？如何控制？徹底講清楚！

質(zhì)量，作為經(jīng)濟效益的基石和源泉，在當今市場競爭激烈的環(huán)境下顯得尤為關(guān)鍵。它不僅僅是一個產(chǎn)品或服務(wù)的評價標準，更是直接決定了企業(yè)經(jīng)濟效益的核心因素。在買方占據(jù)主導的市場條件下，產(chǎn)品質(zhì)量的優(yōu)劣已經(jīng)越來越成為影響消費者購買決策的重要因素。顧客對于產(chǎn)品質(zhì)量的敏感度不斷提升，這也使得產(chǎn)品質(zhì)量在根本上決定著企業(yè)的盈利能力和市場競爭力。

在我市，混凝土行業(yè)作為一個廠家眾多、競爭尤為激烈的領(lǐng)域，對于服務(wù)質(zhì)量的追求更是達到了前所未有的高度。為了在眾多競爭者中脫穎而出，企業(yè)必須堅決確立自身在服務(wù)質(zhì)量上的絕對優(yōu)勢，這不僅是吸引和留住顧客的關(guān)鍵，更是確保持續(xù)經(jīng)濟效益的必由之路。

針對混凝土生產(chǎn)過程中不可避免的質(zhì)量波動問題，我們進行了深入而細致的分析與總結(jié)。通過對生產(chǎn)流程、原材料控制、工藝參數(shù)等多個環(huán)節(jié)的嚴格把控，我們努力識別并解決了影響產(chǎn)品質(zhì)量的關(guān)鍵因素。同時，我們也積極尋求并實施了一系列有效的應(yīng)對措施，旨在實現(xiàn)質(zhì)量的持續(xù)改進，從而確保企業(yè)在市場上保持良好的聲譽，最終實現(xiàn)經(jīng)濟效益的穩(wěn)步增長。

混凝土生產(chǎn)過程中
質(zhì)量波動現(xiàn)象

在混凝土生產(chǎn)過程中，會出現(xiàn)多種質(zhì)量波動，這些波動直接影響到混凝土的性能和使用效果。以下是一些常見的質(zhì)量波動現(xiàn)象及其可能的原因：

1、坍落度的不穩(wěn)定性

在混凝土生產(chǎn)過程中，一個顯著的質(zhì)量波動問題就是坍落度的不穩(wěn)定。當混凝土混合物從攪拌機中卸出時，其坍落度可能會出現(xiàn)大幅度的變化，這種變化甚至超出了行業(yè)允許的偏差范圍。這一現(xiàn)象背后隱藏著多重復雜的原因。

首先，混凝土攪拌和稱量系統(tǒng)的計量誤差是一個不容忽視的因素。如果系統(tǒng)的精確度不足或者存在穩(wěn)定性問題，那么在混合物的配比過程中就很容易出現(xiàn)偏差，從而直接影響到坍落度的穩(wěn)定性。這種誤差可能源自于設(shè)備老化、校準不準確或者操作不當?shù)榷喾N原因。

其次，細骨料的含水率變化也是一個重要的影響因素。由于細骨料的含水率會受到存儲條件、天氣狀況以及原材料質(zhì)量等多種因素的影響，因此其變化范圍可能相對較大。當細骨料的含水率發(fā)生變化時，會直接影響到混凝土混合物的水灰比，進而影響到坍落度的穩(wěn)定性。例如，在潮濕的天氣條件下，細骨料可能會吸收更多的水分，導致混合物的水灰比降低，從而使得坍落度減小；相反，在干燥的天氣條件下，細骨料的水分含量可能會減少，導致混合物的水灰比增大，進而使得坍落度增大。綜上所述，坍落度的不穩(wěn)定性是由多種因素共同作用的結(jié)果。

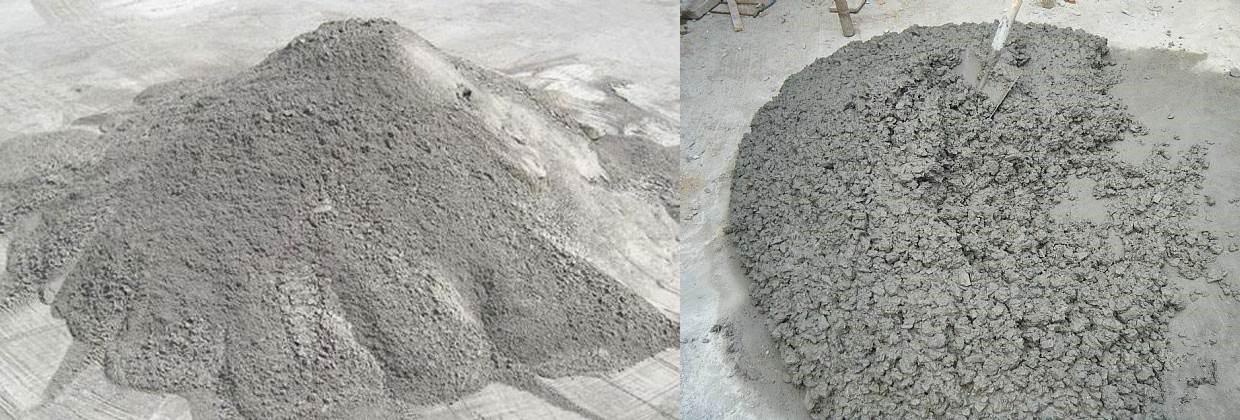

2、混凝土混合物的離析與泌水

混凝土混合物中出現(xiàn)的離析與泌水問題，是建筑施工中常見的質(zhì)量控制難點。離析具體表現(xiàn)為混凝土中的粗集料下沉，而砂漿上浮，破壞了混合物的均勻性。而泌水則主要發(fā)生在固體顆粒下沉的過程中，部分水分被擠壓并上升到混合物表面，導致上層混凝土含水率增加，進而使得水灰比增大。這兩種現(xiàn)象都會對混凝土的結(jié)構(gòu)性能和耐久性產(chǎn)生不良影響。

深入探討導致混凝土混合物離析和泌水的原因，我們可以歸結(jié)為以下幾點：

① 部分型號的攪拌運輸車的攪拌性能存在不足。這些車輛在長距離運輸后，初始出料時常常會出現(xiàn)粗骨料上浮的明顯現(xiàn)象。這主要是由于攪拌裝置的設(shè)計或維護不當，無法在運輸過程中持續(xù)有效地保持混凝土的均勻性。

② 混凝土攪拌運輸車的拌筒內(nèi)如果殘留有積水，并且在裝料前未能徹底排凈，或者在運輸途中隨意向拌筒內(nèi)加水，都會破壞混凝土的原有配比，導致水分過多，從而引發(fā)離析和泌水問題。這種不規(guī)范的操作會嚴重影響混凝土的質(zhì)量和使用效果。

③ 集料的級配不良也是導致混凝土離析和泌水的重要原因之一。如果骨料中針片狀顆粒過多，不僅會影響混凝土的密實性和強度，還會使其在攪拌和運輸過程中更容易出現(xiàn)分離現(xiàn)象。

3、坍落度經(jīng)時損失過大

在混凝土的生產(chǎn)與施工中，坍落度是一個至關(guān)重要的指標，它直接關(guān)系到混凝土的工作性能和施工質(zhì)量。然而，有時我們會遇到一個棘手的問題：混凝土混合物在出拌合機時坍落度尚可，但經(jīng)過0.5到1小時的擱置后，坍落度值急劇下降，無法滿足施工對和易性的基本要求。這種現(xiàn)象的背后，隱藏著幾個主要原因。

① 水泥的粉磨過程中若溫度過高，會導致石膏脫水，進而影響水泥的性能。同時，如果水泥中的C3S（硅酸三鈣）含量過高，也會加速水泥的水化反應(yīng)，使得坍落度損失加快。此外，水泥在生產(chǎn)后若放置時間過短，或者直接將新生產(chǎn)的水泥發(fā)送給用戶使用，這種“熱水泥”由于內(nèi)部化學反應(yīng)尚未穩(wěn)定，也容易導致坍落度的快速損失。

② 使用的外加劑與水泥之間的匹配性也是影響坍落度穩(wěn)定性的重要因素。如果外加劑與水泥的化學成分不兼容，或者外加劑的種類和摻量選擇不當，都可能導致混凝土混合物的坍落度在短時間內(nèi)大幅下降。

③ 環(huán)境溫度對混凝土坍落度的影響也不容忽視。特別是在炎熱的夏季，高溫會加速混凝土中的水化反應(yīng)，使得坍落度損失更為顯著。

4、泵送性能不佳

在混凝土施工過程中，泵送性是一個至關(guān)重要的指標。然而，有時我們會發(fā)現(xiàn)混凝土混合物的泵送性能不佳，甚至出現(xiàn)堵泵的現(xiàn)象。這主要是由于混凝土混合物發(fā)生離析，或者粗骨料的粒徑過大，以及異常雜物的混入所導致的。這些問題不僅影響了施工進度，還可能對工程質(zhì)量造成潛在威脅。

深入剖析泵送性差的原因，我們可以發(fā)現(xiàn)以下幾點關(guān)鍵因素：

① 配合比的選擇至關(guān)重要。如果配合比不符合泵送工藝對混凝土和易性的特定要求，就會導致泵送過程中的困難。

② 水泥的用量也是一個關(guān)鍵因素。如果水泥用量偏低，就會導致混凝土的粘結(jié)性和流動性降低，進而影響泵送效果。

③ 砂、石的級配和空隙率也會對泵送性產(chǎn)生影響。如果砂、石的級配不合理，或者空隙率過大，就會降低混凝土的密實性，增加泵送難度。

④ 配合比中的砂率和坍落度也是需要關(guān)注的重點。如果砂率過小，或者坍落度過大，都會導致混凝土易于離析，從而影響泵送性。砂率是混凝土中砂與石的比例，它直接影響到混凝土的粘聚性和保水性。而坍落度則是衡量混凝土流動性的重要指標，過大的坍落度會導致混凝土在泵送過程中發(fā)生離析。

5、施工現(xiàn)場混凝土試塊強度不達標

在建筑施工現(xiàn)場，有時會出現(xiàn)一個令人困惑的現(xiàn)象：明明混凝土在出廠時檢驗強度是合格的，然而到達施工現(xiàn)場后進行交貨檢驗時卻顯示強度不合格。但在后續(xù)的回彈法檢測或取芯樣復檢中，其強度又達到了合格標準。這背后的原因究竟是什么呢？

① 坍落度的經(jīng)時損失是一個不可忽視的因素。由于運輸過程中坍落度的損失可能非常大，為了保證施工的順利進行，有時運輸人員會在澆筑前隨意加水，這樣的行為會直接導致水灰比過大，從而影響混凝土的最終強度。

② 施工現(xiàn)場的取樣和試塊制作過程如果不規(guī)范，也會導致試塊強度測試的不準確。比如取樣的位置、方法以及試塊的成型、養(yǎng)護等過程，都需要嚴格按照標準操作，否則就會影響到試塊的強度表現(xiàn)。

③ 試塊的養(yǎng)護條件也是至關(guān)重要的，在炎熱的夏季，如果試塊沒有得到適當?shù)谋Ｗo，很容易因為脫水而影響到其強度；而在寒冷的冬季，如果養(yǎng)護溫度過低，同樣會影響到混凝土的水化反應(yīng)，進而影響強度發(fā)展。

④ 強度評定的方法也需要嚴格遵循規(guī)范。在實際操作中，如果沒有按照規(guī)范留取足夠的待檢試件，或者采用了不合理的強度評定方法，就可能導致抽檢過程中單獨的試件強度雖然合格，但由于整體強度的離散性過大，使得強度總評不合格。

6、混凝土結(jié)構(gòu)物早期開裂

在采用商品混凝土建造的建筑中，混凝土結(jié)構(gòu)物出現(xiàn)早期開裂是一個不容忽視的問題。這種開裂現(xiàn)象往往伴隨著混凝土總收縮量的增加，導致裂縫出現(xiàn)的幾率也隨之增大。特別是在非荷載作用下，這種問題表現(xiàn)得尤為突出。為了深入了解這一現(xiàn)象，我們有必要探究其背后的成因。

① 溫濕度的控制是混凝土養(yǎng)護過程中至關(guān)重要的環(huán)節(jié)。然而，如果早期養(yǎng)護時的溫濕度控制不當，尤其是當溫度高、濕度小時，混凝土會因嚴重失水而產(chǎn)生干燥收縮裂縫。這種裂縫的形成主要是由于混凝土內(nèi)部的水分過快蒸發(fā)，導致體積收縮不均勻。

② 水泥的細度和用量也是影響裂縫產(chǎn)生的重要因素。如果水泥過細或用量過多，會在短時間內(nèi)發(fā)生劇烈的水化反應(yīng)，從而產(chǎn)生較大的自生體積收縮，進而形成裂縫。這種裂縫通常表現(xiàn)為龜裂或網(wǎng)狀裂紋，嚴重影響混凝土結(jié)構(gòu)的耐久性和安全性。

③ 水泥進入攪拌機時的溫度也不容忽視。如果溫度過高，會使拌和物在澆筑后產(chǎn)生溫度裂縫。這種裂縫是由于混凝土內(nèi)部溫度梯度過大，導致內(nèi)外溫差應(yīng)力超過混凝土的抗拉強度而形成的。

④ 拌合物的加水量也是導致裂縫產(chǎn)生的一個重要原因。如果加水量過多，多余的水分會在混凝土硬化過程中逐漸蒸發(fā)，留下毛細孔隙。當這些孔隙數(shù)量增多并相互貫通時，就會形成可見的裂縫，從而降低混凝土結(jié)構(gòu)的整體性和強度。

混凝土質(zhì)量波動控制對策

商品混凝土的質(zhì)量易受生產(chǎn)、運輸、使用及管理等多重因素的影響，從而產(chǎn)生波動。為了確保混凝土質(zhì)量的穩(wěn)定性與優(yōu)化，我們需從多個維度出發(fā)，實施以下精細化對策：

1、嚴格把控原材料質(zhì)量：

① 水泥的選擇與使用：

在選購水泥時，我們傾向于選擇旋窯燒成的散裝水泥，這種水泥質(zhì)量穩(wěn)定、性能優(yōu)越。然而，新出廠的水泥并不適合立即投入使用。原因在于，新鮮出爐的水泥往往溫度較高，這種高溫狀態(tài)可能會影響水泥的安定性，進而對施工質(zhì)量產(chǎn)生不利影響。

為了確保施工質(zhì)量和結(jié)構(gòu)安全，我們在選擇水泥品種時需要綜合考慮多個因素。首先，要根據(jù)結(jié)構(gòu)物的性質(zhì)來決定，例如，對于需要承受重壓的建筑物，我們應(yīng)選擇強度等級適中的水泥。其次，施工部位也是考慮的重要因素，不同部位可能需要不同類型的水泥來滿足特定的施工要求。此外，施工條件和環(huán)境狀況同樣不容忽視。在潮濕或多雨的環(huán)境中，我們需要選擇抗?jié)B性能更好的水泥品種。

值得注意的是，我們應(yīng)盡量避免使用強度等級過高、顆粒過細的水泥。雖然這類水泥在強度上表現(xiàn)出色，但往往更容易產(chǎn)生收縮裂縫，從而影響結(jié)構(gòu)的整體性和耐久性。因此，在選購水泥時，我們需要權(quán)衡各種因素，選擇最適合當前施工需求的水泥品種。

② 摻合料——粉煤灰的利用：

粉煤灰，作為一種優(yōu)質(zhì)的混凝土摻合料，被廣泛應(yīng)用于現(xiàn)代建筑工程中。當粉煤灰被適量地摻入混凝土時，它能夠顯著提升混凝土拌合物的流動性，使得混凝土在施工過程中更易操作與塑形。此外，粉煤灰的摻入還能有效降低混凝土水化過程中產(chǎn)生的熱量，這對于控制大體積混凝土因水化熱而引起的溫度裂縫具有重要意義。

同時，通過摻加粉煤灰，混凝土的溫差收縮也能得到明顯減少，這有助于提高混凝土結(jié)構(gòu)的耐久性。然而，粉煤灰的摻量并非越多越好，而是需要根據(jù)具體工程的實際需求、設(shè)計標準以及施工條件來綜合考量。在實際應(yīng)用中，我們應(yīng)結(jié)合工程的實際情況，通過試驗和實踐經(jīng)驗，確定一個既滿足設(shè)計和施工要求，又能最大化發(fā)揮粉煤灰優(yōu)勢的合理摻量。

③ 砂石集料的質(zhì)量控制：

砂石集料作為混凝土的重要組成部分，其質(zhì)量直接關(guān)系到混凝土的整體性能。具備良好級配和粒形的砂石骨料，能夠顯著提升混凝土的密實度。這是因為合理的級配能夠確保骨料間的緊密堆積，減少空隙，從而提高混凝土的密實性。同時，優(yōu)質(zhì)的砂石骨料還能有效減小水灰比，這意味著在保持混凝土工作性能的同時，可以減少水的用量，進而提升混凝土的強度和耐久性。

在選擇砂石集料時，我們應(yīng)注重其級配和粒形。級配合理的砂石骨料能夠確保混凝土中各組分的均勻分布，避免出現(xiàn)離析和泌水現(xiàn)象。而粒形良好的骨料則能提供更好的嵌鎖效果，增強混凝土的內(nèi)部結(jié)構(gòu)穩(wěn)定性。因此，為了獲得高質(zhì)量的混凝土，我們必須精心選擇和優(yōu)化砂石集料，確保其具備良好的級配和粒形。

④ 外加劑的選用：

在混凝土制備過程中，外加劑的使用起到了至關(guān)重要的作用，其中減水劑是最常用的外加劑之一。減水劑能夠有效降低混凝土拌合物的用水量，同時保持其良好的工作性能，從而提高混凝土的強度和耐久性。

在選擇減水劑時，我們需要特別考慮其與水泥的適配性。由于不同品牌和類型的水泥具有不同的化學和物理特性，因此并非所有的減水劑都能與各種水泥完美匹配。為了確保減水劑能夠發(fā)揮最佳效果，我們必須選擇與所用水泥相適配的減水劑。適配性的考慮不僅包括減水劑與水泥的化學反應(yīng)，還涉及到拌合物的流動性、凝結(jié)時間和硬化后的性能等方面。

2、精細化生產(chǎn)管理：

① 確保原材料計量的準確性：

原材料的準確計量是確保商品混凝土質(zhì)量的關(guān)鍵環(huán)節(jié)。計量的精確性不僅直接影響到混凝土的配合比，更關(guān)乎到整個工程的質(zhì)量與安全。因此，我們必須對原材料的計量工作給予高度重視。

為了確保計量的準確性，我們嚴格遵守每周一次的校稱規(guī)定。這一規(guī)定旨在及時發(fā)現(xiàn)并糾正計量設(shè)備可能存在的誤差，從而保證每一次的計量都是精準可靠的。通過定期校稱，我們可以確保原材料的投料比例嚴格按照設(shè)計要求進行，進而保證混凝土的性能和質(zhì)量。

② 科學設(shè)定試配制強度：

試配制強度是決定混凝土性能的關(guān)鍵因素之一，它不僅依賴于混凝土的強度保證率，還與混凝土的質(zhì)量管理水平密切相關(guān)。為了確保混凝土結(jié)構(gòu)的穩(wěn)固性和耐久性，我們必須對試配制強度進行精確控制。

通常情況下，試配制強度應(yīng)至少比設(shè)計強度高出1.645倍的標準差（σ）。這個標準差（σ）代表了混凝土強度的離散程度，通過這一參數(shù)的引入，我們能夠更全面地評估混凝土的質(zhì)量。如果試配制強度未達到這一標準，那么混凝土將無法滿足至少95%的強度保證率要求，這可能會對工程質(zhì)量和安全造成嚴重影響。

③ 優(yōu)化水泥用量：

在確定混凝土的最小水泥用量時，我們需要綜合考慮多個關(guān)鍵因素。首要的考量是混凝土的配制強度，這是確保混凝土結(jié)構(gòu)能夠承受設(shè)計荷載的基礎(chǔ)。同時，混凝土的耐久性同樣至關(guān)重要，它關(guān)系到結(jié)構(gòu)在長期使用過程中的穩(wěn)定性和安全性。

在進行配合比設(shè)計時，我們必須從工程的實際需求出發(fā)，以配制強度為基準來初步確定水泥的用量。這一步驟是確保混凝土達到預定強度要求的關(guān)鍵。然而，僅僅滿足強度要求并不足夠，我們還需要進一步考慮混凝土的耐久性。因此，在初步確定水泥用量后，我們必須進行耐久性的校核，以確保所選用的水泥用量不僅能夠滿足強度要求，還能保證混凝土的耐久性。這一過程需要精細的計算和嚴謹?shù)膶嶒烌炞C，以確保最終確定的水泥用量是科學、合理的。

④ 動態(tài)調(diào)整集料含水率：

集料的含水率是影響混凝土質(zhì)量的關(guān)鍵因素之一。為了確保混凝土單位用水量的準確性，我們必須根據(jù)大氣的濕度隨時調(diào)整集料的含水率。這一步驟至關(guān)重要，因為不恰當?shù)暮蕰苯佑绊懙交炷恋某矶取姸群湍途眯浴?/span>

在實際操作中，我們應(yīng)密切關(guān)注天氣狀況，特別是大氣的濕度變化。當濕度較高時，集料中的自然含水率也會相應(yīng)增加，這時我們需要相應(yīng)地減少額外添加的水量，以防止混凝土過于稀薄。反之，在干燥的天氣條件下，集料的含水率會降低，此時我們則需要增加用水量，以確保混凝土的稠度和工作性能。

通過精準調(diào)整集料的含水率，我們可以確保混凝土的質(zhì)量穩(wěn)定，滿足工程設(shè)計和施工要求。

3、運輸環(huán)節(jié)的精細化管理：

① 流動性控制策略：

在混凝土的運輸過程中，流動性的控制顯得尤為重要，其嚴格程度與生產(chǎn)過程中的控制并無二致。為了確保混凝土的性能穩(wěn)定，我們必須對加水量進行精確把控，避免在運輸途中隨意增加水量。

當混凝土抵達目的地后，若檢查發(fā)現(xiàn)其坍落度有較大損失，這時我們可以適當?shù)丶尤胪饧觿﹣碚{(diào)整其工作性能。但在此過程中，必須配合強力攪拌，以確保外加劑能夠均勻分散在混凝土中，從而有效地恢復其流動性。

需要特別強調(diào)的是，嚴禁為了增加混凝土的流動性而隨意向攪拌筒內(nèi)加水。這種做法雖然短期內(nèi)可能提高了混凝土的流動性，但長遠來看，卻會嚴重影響混凝土的強度和耐久性。水量的增加會破壞混凝土原有的配合比，導致其內(nèi)部結(jié)構(gòu)變得不均勻，進而影響其整體性能。

② 運輸細節(jié)管理：

在混凝土運輸過程中，對運輸環(huán)節(jié)的控制至關(guān)重要。首先，混凝土攪拌車在裝料之前，必須徹底清除筒內(nèi)的積水和雜物，這是確保混凝土純凈無雜質(zhì)的重要步驟。這些積水和雜物若不清除，很可能會對混凝土的性能和質(zhì)量產(chǎn)生不良影響。

接下來，從裝料到卸料的整個運輸期間，攪拌筒必須以3～6r/min的速度持續(xù)慢速轉(zhuǎn)動。這一措施能有效防止混凝土在運輸過程中發(fā)生離析或初凝，確保混凝土的均勻性和工作性能。重要的是，這個轉(zhuǎn)動過程在運輸途中不得停止，以保持混凝土的最佳狀態(tài)。

為了避免混凝土超過初凝時間，最長運輸時間應(yīng)嚴格控制在2小時以內(nèi)。超過這個時間，混凝土的性能可能會受到影響，進而對工程質(zhì)量造成潛在威脅。

此外，攪拌運輸車的清潔工作也不容忽視。每完成一次運輸任務(wù)后，都應(yīng)立即沖洗攪拌筒，以去除殘留的混凝土和雜物。即使在運輸相同配合比且運距較近的情況下，也應(yīng)遵循每4小時至少沖洗一次的原則。這些嚴格的清潔措施，旨在確保每一次運輸?shù)幕炷炼寄鼙３肿罴训馁|(zhì)量狀態(tài)。

4、施工工藝的精確控制：

① 澆筑前的充分準備：

在商品混凝土運送至澆筑現(xiàn)場之前，我們必須進行充分的準備工作，確保一切就緒，從而避免出現(xiàn)“以料待工”的尷尬局面。這種前期籌劃不僅關(guān)乎施工效率，更直接影響到混凝土的質(zhì)量及工程的整體進度。因此，我們要做到未雨綢繆，對所有可能影響到澆筑流程的因素進行深入分析和預防，包括但不限于施工人員的配置、澆筑設(shè)備的檢查與調(diào)試、現(xiàn)場安全措施的落實等。只有這樣，當商品混凝土抵達現(xiàn)場時，我們才能迅速而有序地展開澆筑工作，確保每一方混凝土都能在最短的時間內(nèi)被妥善使用，從而最大程度地保障工程質(zhì)量與進度。

② 混凝土的養(yǎng)護策略：

混凝土養(yǎng)護是確保其性能和耐久性的關(guān)鍵環(huán)節(jié)，而養(yǎng)護條件對混凝土收縮特性的影響尤為顯著。實驗數(shù)據(jù)顯示，經(jīng)過14天的標準養(yǎng)護，混凝土的收縮率相較于僅僅養(yǎng)護3天的情況可降低約20%。這一發(fā)現(xiàn)強調(diào)了長時間養(yǎng)護在減少混凝土收縮方面的重要性。

此外，環(huán)境的相對濕度對混凝土收縮也有顯著影響，相對濕度越大，混凝土的收縮率越小。這一規(guī)律提示我們，在養(yǎng)護過程中，通過調(diào)整環(huán)境濕度可以有效控制混凝土的收縮性能。

對于商品混凝土而言，由于其坍落度通常較大，這使得其養(yǎng)護要求相較于現(xiàn)場攪拌混凝土更為嚴格。因此，在混凝土澆筑完成后，必須立即且正確地進行養(yǎng)護操作。這不僅包括保持適宜的濕度和溫度條件，還需要定期檢查和記錄混凝土的養(yǎng)護狀態(tài)，以確保其質(zhì)量達到預期標準。

③ 振搗與抹壓工藝：

振搗是混凝土施工中的重要環(huán)節(jié)，需要特別注意振搗的均勻性。均勻的振搗能夠確保混凝土內(nèi)部的密實性，避免因為振搗不均導致的局部塑性收縮，這是預防干縮裂縫的關(guān)鍵步驟。為了防止裂縫的產(chǎn)生，施工人員需要在振搗過程中保持細致入微的觀察和操作。

此外，在混凝土初凝前后，應(yīng)進行反復的抹壓工作。這一步驟不僅能夠使混凝土表面更加光滑平整，更重要的是，它可以使已經(jīng)出現(xiàn)的塑性收縮裂縫得到愈合。

5、管理過程的全面監(jiān)控：

① 拌合物的質(zhì)量驗收：

在混凝土拌合物的質(zhì)量驗收環(huán)節(jié)，我們嚴格遵循《預拌混凝土》(GB/T14902)的相關(guān)規(guī)定。為了確保每一車混凝土的質(zhì)量，我們會對每一車混凝土進行目測檢查，這是初步的質(zhì)量把控步驟。目測檢查的內(nèi)容包括觀察混凝土的色澤、稠度以及是否有異常顆粒等情況，從而對其整體質(zhì)量有一個直觀的判斷。

為了更精確地評估混凝土的性能，我們會進行坍落度檢驗。按照標準規(guī)定，每100m3相同配合比的混凝土必須至少取樣檢驗一次。如果某一個工作班內(nèi)，相同配合比的混凝土使用量不足100m3，我們同樣會確保至少進行一次取樣檢驗。這一舉措旨在確保每一批次的混凝土都能滿足工程需求，具備良好的工作性能。

此外，我們還會對出廠的混凝土進行強度檢驗。根據(jù)規(guī)定，每100盤相同配合比的混凝土必須至少取樣一次用于強度檢驗。如果一個工作班內(nèi)相同配合比的混凝土不足100盤，我們也會保證至少進行一次取樣。這一流程旨在驗證混凝土的強度性能，確保其符合設(shè)計要求，為工程的安全性和穩(wěn)定性提供有力保障。

② 強度的科學評定：

在混凝土澆筑過程中，我們會根據(jù)澆筑量精心留取具有充分代表性的混凝土樣本。這些樣本不僅數(shù)量足夠，而且能夠全面反映整體混凝土的質(zhì)量特性。接下來，我們會利用這些樣本制作標準試件，以便進行后續(xù)的強度評定。

在制作試件的過程中，我們嚴格遵守行業(yè)標準和操作規(guī)范，確保試件的尺寸、形狀和制作方法都符合規(guī)定。這樣可以保證試件在強度測試中具有可比性，從而得出準確的評定結(jié)果。

為了對混凝土的強度進行科學評定，我們采用合理的強度評定方法。這一方法綜合考慮了試件的平均強度、最低強度以及強度的離散性等多個因素，旨在全面評估混凝土的質(zhì)量。

在抽檢過程中，我們嚴格監(jiān)控試件的強度表現(xiàn)。只有當試件強度合格，且強度的離散性小時，我們才認為該批次的混凝土質(zhì)量符合要求。

混凝土質(zhì)量的穩(wěn)定性與提升，實乃一項錯綜復雜且需細心打磨的任務(wù)。它要求我們不僅從多個維度進行深入剖析與控制，更需全局性的管理視野。唯有堅定不移地秉承“質(zhì)量至上”的核心理念，我們才能深刻洞察混凝土生產(chǎn)流程中那些潛在的質(zhì)量風險點。針對這些風險，我們必須采取積極主動、精準有效的質(zhì)量管理策略。這樣，我們不僅能保障混凝土質(zhì)量的持續(xù)穩(wěn)定，更能推動其向更高標準邁進，從而為整體建設(shè)工程的質(zhì)量飛躍奠定堅實基礎(chǔ)。同時，這一過程也是企業(yè)提升經(jīng)濟效益、鞏固并增強市場競爭力的關(guān)鍵所在。

本文資源來自互聯(lián)網(wǎng)，旨在交流信息分享技術(shù)，如有侵權(quán)，請及時聯(lián)系，我們將在第一時間予以刪除處理。
