（1）隨意加水的原因及表現(xiàn)：

部分施工人員為了便于混凝土的泵送，減輕攤平過程中的阻力，選擇直接向泵斗或罐筒內(nèi)加水。更有甚者，在不觀察來料干稀程度的情況下，直接放上水管邊加水邊澆筑。這種隨意加水的行為不僅違反了施工規(guī)范，而且對(duì)混凝土的性能造成了極大的損害。

（2）加水對(duì)混凝土性能的影響：

向混凝土拌合物內(nèi)加水，會(huì)直接導(dǎo)致混凝土的水膠比增大。水膠比是影響混凝土強(qiáng)度和耐久性的關(guān)鍵因素之一，水膠比越大，混凝土的最終強(qiáng)度越低。當(dāng)水膠比超過一定限度時(shí)，混凝土的強(qiáng)度將無法達(dá)到設(shè)計(jì)要求，無法通過驗(yàn)收。此時(shí)，施工企業(yè)只能采取加固補(bǔ)強(qiáng)等措施進(jìn)行補(bǔ)救，嚴(yán)重時(shí)甚至需要推倒重來，這無疑給施工企業(yè)帶來了巨大的經(jīng)濟(jì)損失。

（3）規(guī)范要求及應(yīng)對(duì)措施：

為避免隨意加水行為的發(fā)生，國(guó)家標(biāo)準(zhǔn)明確規(guī)定，嚴(yán)禁向混凝土拌合物內(nèi)加水。當(dāng)混凝土拌合物的坍落度偏小時(shí)，可以請(qǐng)罐車駕駛員按照其公司的技術(shù)交底加入適量的外加劑調(diào)整坍落度，以便于泵送施工。施工企業(yè)應(yīng)加強(qiáng)對(duì)施工人員的培訓(xùn)和教育，提高其對(duì)施工規(guī)范的認(rèn)識(shí)和執(zhí)行力度，確保混凝土施工過程中的質(zhì)量控制。

（1）超高澆筑的具體表現(xiàn)及危害：

部分工地在澆筑豎向結(jié)構(gòu)物時(shí)，未能按照規(guī)范要求進(jìn)行分層澆筑。例如，有的工地將澆筑層厚度設(shè)定為1.5米，甚至在進(jìn)行墻和梁板同時(shí)澆筑時(shí)，一次性將墻體澆筑至板頂。這種超高澆筑的做法，不僅增加了施工難度，而且容易導(dǎo)致混凝土在澆筑過程中出現(xiàn)離析現(xiàn)象，影響混凝土的均勻性和密實(shí)性。

此外，個(gè)別施工人員由于缺乏泵送混凝土澆筑的經(jīng)驗(yàn)，在澆筑過程中未能合理安排振搗工作。在前邊澆筑的人員不顧及后邊振搗人員是否能趕得上，導(dǎo)致振搗棒偏少，振搗速度較慢。這使得澆筑與振搗的距離逐漸拉大，加之澆筑溫度較高，混凝土坍損較快。當(dāng)澆筑20分鐘后進(jìn)行振搗時(shí)，混凝土已經(jīng)不容易振實(shí)，振搗棒拔出后會(huì)留下孔洞。此時(shí)才意識(shí)到需要停止前邊的澆筑工作，但已經(jīng)造成了質(zhì)量隱患。拆模后，該段墻體出現(xiàn)了多處空洞、露筋或蜂窩麻面等質(zhì)量問題。

（2）超高澆筑導(dǎo)致脹模及振搗不實(shí)原因：

超高澆筑容易造成脹模現(xiàn)象，這是因?yàn)榛炷猎跐仓^程中產(chǎn)生的側(cè)壓力較大，若模板支撐體系不牢固或振搗不及時(shí)，就容易導(dǎo)致模板變形或位移。一旦脹模發(fā)生，混凝土表面就會(huì)出現(xiàn)不平整、錯(cuò)臺(tái)等問題，嚴(yán)重影響混凝土的外觀質(zhì)量。

同時(shí)，超高澆筑若不能隨澆筑隨振搗，就很容易出現(xiàn)振搗不實(shí)的情況。振搗不實(shí)會(huì)導(dǎo)致混凝土內(nèi)部存在空洞、氣泡等缺陷，這些缺陷會(huì)降低混凝土的密實(shí)性和強(qiáng)度，增加混凝土裂縫的風(fēng)險(xiǎn)。在振搗不實(shí)的情況下，混凝土中的骨料和水泥漿體不能充分結(jié)合，形成松散的結(jié)構(gòu)，從而影響混凝土的整體性能。

（3）規(guī)范要求及應(yīng)對(duì)措施：

為避免超高澆筑和延時(shí)振搗帶來的質(zhì)量問題，應(yīng)嚴(yán)格遵守GB50164－2011《混凝土質(zhì)量控制標(biāo)準(zhǔn)》中的相關(guān)規(guī)定。對(duì)于澆筑高度在3米以內(nèi)的墻體，可以分兩層進(jìn)行澆筑；若泵送混凝土的和易性較好，容易振搗密實(shí)，可以將分層高度提高到1000～150mm。在實(shí)際施工中，應(yīng)根據(jù)混凝土的澆筑速度和振搗能力合理安排澆筑和振搗工作，確保振搗棒能夠及時(shí)跟上澆筑進(jìn)度。

當(dāng)振搗速度跟不上澆筑速度時(shí)，應(yīng)立即停止?jié)仓鳂I(yè)，待振搗人員跟上來后再繼續(xù)澆筑。這樣可以避免混凝土在澆筑過程中出現(xiàn)離析、泌水等問題，保證混凝土的均勻性和密實(shí)性。同時(shí)，要加強(qiáng)施工現(xiàn)場(chǎng)的管理和協(xié)調(diào)，確保各工種之間的配合默契，提高施工效率和質(zhì)量。

（1）混凝土等待時(shí)間過長(zhǎng)的現(xiàn)狀及危害：

在許多工地，混凝土拌合物的等待時(shí)間常常超過180分鐘，甚至有時(shí)會(huì)超過300分鐘。這種現(xiàn)象在夏季尤為嚴(yán)重，因?yàn)楦邷貢?huì)加速混凝土的初凝過程。當(dāng)混凝土等待時(shí)間過長(zhǎng)時(shí)，其工作性能會(huì)顯著下降，表現(xiàn)為坍落度損失、泌水率增加、粘聚性變差等。這些問題不僅會(huì)影響混凝土的澆筑質(zhì)量，還可能導(dǎo)致混凝土強(qiáng)度不足，從而影響整個(gè)結(jié)構(gòu)的承載能力和耐久性。

特別是在夏季高溫條件下，混凝土拌合物的初凝時(shí)間會(huì)大大縮短。超過3小時(shí)的混凝土已經(jīng)很難保證其良好的工作性能，即使通過外加劑的調(diào)節(jié)也無法完全恢復(fù)其初始狀態(tài)。有些工地為了圖方便，直接在混凝土中加水調(diào)稀后再進(jìn)行澆筑。這種做法不僅違反了施工規(guī)范，而且會(huì)進(jìn)一步降低混凝土的強(qiáng)度和耐久性，給工程質(zhì)量帶來嚴(yán)重隱患。

（2）規(guī)范要求及理論依據(jù)：

GB50164－2011《混凝土質(zhì)量控制標(biāo)準(zhǔn)》之所以對(duì)混凝土的等待時(shí)間作出嚴(yán)格規(guī)定，是基于混凝土的水化反應(yīng)機(jī)理和工程實(shí)踐經(jīng)驗(yàn)。混凝土拌合物中的水泥在與水接觸后會(huì)發(fā)生水化反應(yīng)，生成水化硅酸鈣（C-S-H）凝膠、氫氧化鈣（Ca(OH)?）等水化產(chǎn)物。這些水化產(chǎn)物在混凝土的凝結(jié)和硬化過程中起著關(guān)鍵作用。

然而，水化反應(yīng)是一個(gè)動(dòng)態(tài)過程，受到溫度、濕度、時(shí)間等多種因素的影響。當(dāng)混凝土拌合物在施工現(xiàn)場(chǎng)等待時(shí)間過長(zhǎng)時(shí)，水泥的水化反應(yīng)會(huì)持續(xù)進(jìn)行，導(dǎo)致混凝土中的自由水逐漸減少，坍落度損失加劇。同時(shí)，混凝土中的水分蒸發(fā)也會(huì)帶走一部分水泥水化所需的水分，進(jìn)一步影響混凝土的凝結(jié)和硬化過程。

此外，混凝土在等待過程中還可能受到外界環(huán)境的污染，如灰塵、油污等雜質(zhì)的侵入。這些污染物會(huì)與混凝土中的水泥和水化產(chǎn)物發(fā)生不良反應(yīng)，降低混凝土的強(qiáng)度和耐久性。

（3）應(yīng)對(duì)策略及管理措施：

為避免混凝土在工地等待時(shí)間過長(zhǎng)帶來的質(zhì)量問題，應(yīng)采取以下應(yīng)對(duì)策略和管理措施：

1. 合理安排澆筑計(jì)劃

工地材料員在計(jì)劃澆筑零星工程時(shí)，應(yīng)根據(jù)澆筑速度和標(biāo)準(zhǔn)規(guī)定的延續(xù)時(shí)間來確定每一車的運(yùn)輸方量。避免一車運(yùn)輸過多，造成混凝土在現(xiàn)場(chǎng)長(zhǎng)時(shí)間等待。同時(shí)，要根據(jù)天氣情況和施工進(jìn)度合理安排澆筑時(shí)間，盡量避免在高溫時(shí)段進(jìn)行混凝土澆筑。

2. 加強(qiáng)施工現(xiàn)場(chǎng)管理

施工現(xiàn)場(chǎng)應(yīng)設(shè)立專門的混凝土澆筑指揮人員，負(fù)責(zé)協(xié)調(diào)混凝土的供應(yīng)和澆筑工作。確保混凝土拌合物在規(guī)定的時(shí)間內(nèi)完成澆筑，避免出現(xiàn)等待時(shí)間過長(zhǎng)的情況。同時(shí)，要加強(qiáng)施工現(xiàn)場(chǎng)的巡查和監(jiān)督，及時(shí)發(fā)現(xiàn)和糾正違規(guī)行為。

3. 采用技術(shù)措施

對(duì)于不可避免的長(zhǎng)時(shí)間等待情況，可以采取一些技術(shù)措施來緩解混凝土的工作性能損失。例如，使用緩凝劑延長(zhǎng)混凝土的初凝時(shí)間，或在混凝土中添加適量的保水劑，減少水分蒸發(fā)。但這些技術(shù)措施必須在專業(yè)人員的指導(dǎo)下進(jìn)行，并確保不影響混凝土的最終強(qiáng)度和耐久性。

4. 加強(qiáng)人員培訓(xùn)

加強(qiáng)對(duì)施工人員的培訓(xùn)和教育，提高其對(duì)混凝土施工規(guī)范和質(zhì)量控制的認(rèn)識(shí)。使施工人員充分認(rèn)識(shí)到混凝土等待時(shí)間過長(zhǎng)帶來的危害，自覺遵守相關(guān)規(guī)范和標(biāo)準(zhǔn)，確保混凝土施工質(zhì)量。

（1）養(yǎng)護(hù)不當(dāng)?shù)默F(xiàn)狀及危害：

1. 養(yǎng)護(hù)意識(shí)淡薄

部分施工單位對(duì)混凝土養(yǎng)護(hù)的重要性認(rèn)識(shí)不足，缺乏專業(yè)的養(yǎng)護(hù)人員和科學(xué)的養(yǎng)護(hù)方案。在施工現(xiàn)場(chǎng)，常常可以看到混凝土澆筑后無人問津，任由其自然干燥。這種做法不僅違反了施工規(guī)范，而且會(huì)導(dǎo)致混凝土表面水分迅速蒸發(fā)，影響混凝土的正常水化反應(yīng)。

2. 養(yǎng)護(hù)措施不到位

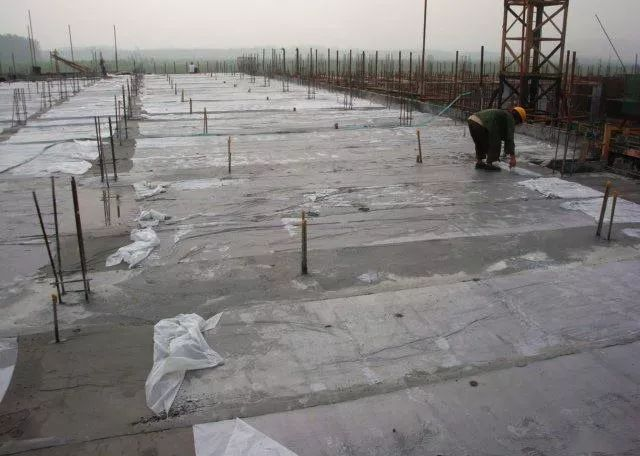

在實(shí)際施工中，一些施工單位雖然采取了養(yǎng)護(hù)措施，但往往流于形式，未能達(dá)到預(yù)期效果。例如，采用澆水養(yǎng)護(hù)時(shí)，澆水次數(shù)不足，無法保持混凝土表面持續(xù)濕潤(rùn)；采用塑料布覆蓋養(yǎng)護(hù)時(shí)，覆蓋不嚴(yán)密，導(dǎo)致塑料布內(nèi)無法形成凝結(jié)水。這些養(yǎng)護(hù)措施不到位的情況，都會(huì)導(dǎo)致混凝土表面失水過快，影響混凝土的強(qiáng)度和耐久性。

3. 養(yǎng)護(hù)時(shí)間不足

混凝土的養(yǎng)護(hù)時(shí)間直接影響其強(qiáng)度發(fā)展。GB50204－2002規(guī)范明確規(guī)定，混凝土養(yǎng)護(hù)時(shí)間不得少于7天。然而，在實(shí)際施工中，部分施工單位為了趕工期，提前拆除養(yǎng)護(hù)設(shè)施，導(dǎo)致混凝土養(yǎng)護(hù)時(shí)間不足。這種做法會(huì)使混凝土在早期強(qiáng)度發(fā)展階段失去必要的水分支持，影響其最終強(qiáng)度。

（2）規(guī)范要求及理論依據(jù)：

混凝土中的膠凝材料是水硬性的，這意味著混凝土在成型后必須在潮濕環(huán)境中才能進(jìn)行水化反應(yīng)。水化反應(yīng)是混凝土強(qiáng)度發(fā)展的關(guān)鍵過程，通過水化反應(yīng)，水泥顆粒與水發(fā)生化學(xué)反應(yīng)，生成水化硅酸鈣（C-S-H）凝膠、氫氧化鈣（Ca(OH)?）等水化產(chǎn)物。這些水化產(chǎn)物填充在混凝土的孔隙中，使混凝土結(jié)構(gòu)更加致密，從而提高其強(qiáng)度和耐久性。

然而，如果混凝土在成型后未能保持足夠的濕度，水分會(huì)迅速蒸發(fā)，導(dǎo)致水化反應(yīng)無法充分進(jìn)行。這不僅會(huì)影響混凝土的強(qiáng)度發(fā)展，還會(huì)增加混凝土的孔隙率，降低其耐久性。因此，嚴(yán)格按照規(guī)范和規(guī)程要求對(duì)新澆筑的混凝土進(jìn)行養(yǎng)護(hù)，是確保混凝土質(zhì)量和性能的重要措施。

（3）改進(jìn)措施及管理建議：

為避免混凝土養(yǎng)護(hù)不當(dāng)帶來的質(zhì)量問題，應(yīng)采取以下改進(jìn)措施和管理建議：

1. 加強(qiáng)養(yǎng)護(hù)意識(shí)培訓(xùn)

施工單位應(yīng)加強(qiáng)對(duì)施工人員的培訓(xùn)和教育，提高其對(duì)混凝土養(yǎng)護(hù)重要性的認(rèn)識(shí)。通過培訓(xùn)，使施工人員充分了解養(yǎng)護(hù)不當(dāng)對(duì)混凝土質(zhì)量和工程安全的危害，增強(qiáng)其責(zé)任感和使命感。

2. 制定科學(xué)的養(yǎng)護(hù)方案

施工單位應(yīng)根據(jù)工程實(shí)際情況，制定科學(xué)合理的養(yǎng)護(hù)方案。養(yǎng)護(hù)方案應(yīng)包括養(yǎng)護(hù)方法、養(yǎng)護(hù)時(shí)間、養(yǎng)護(hù)頻率等內(nèi)容，并明確責(zé)任人，確保養(yǎng)護(hù)措施得到有效落實(shí)。

3. 采用先進(jìn)的養(yǎng)護(hù)技術(shù)

隨著科技的發(fā)展，越來越多的先進(jìn)養(yǎng)護(hù)技術(shù)被應(yīng)用于混凝土施工中。例如，采用自動(dòng)噴淋養(yǎng)護(hù)系統(tǒng)、養(yǎng)護(hù)劑噴涂等技術(shù)，可以有效提高養(yǎng)護(hù)效果，減少人工操作的誤差。施工單位應(yīng)根據(jù)工程需要，積極采用這些先進(jìn)的養(yǎng)護(hù)技術(shù)。

4. 加強(qiáng)養(yǎng)護(hù)過程的監(jiān)督檢查

施工單位應(yīng)建立健全養(yǎng)護(hù)過程的監(jiān)督檢查機(jī)制，定期對(duì)養(yǎng)護(hù)情況進(jìn)行檢查和評(píng)估。對(duì)于養(yǎng)護(hù)不到位的情況，應(yīng)及時(shí)進(jìn)行整改，并追究相關(guān)責(zé)任人的責(zé)任。通過嚴(yán)格的監(jiān)督檢查，確保養(yǎng)護(hù)措施得到有效落實(shí)。

（1）拆模過早的普遍現(xiàn)象及危害：

在一些工程項(xiàng)目中，存在著明顯的拆模過早現(xiàn)象。例如，有些工地頭一天晚上澆筑混凝土，第二天早晨便拆除墻柱模板。在氣溫正常的條件下，這種做法或許不會(huì)立刻引發(fā)嚴(yán)重問題，但一旦遭遇降溫天氣，其弊端便暴露無遺。由于混凝土在低溫環(huán)境下凝結(jié)硬化速度減緩，第二天早晨時(shí)很可能尚未完成終凝。此時(shí)拆模，極易出現(xiàn)模板粘皮現(xiàn)象，即模板與混凝土表面粘連，難以完整拆除，這不僅影響混凝土表面的平整度和美觀度，還可能對(duì)混凝土結(jié)構(gòu)造成局部損傷。

更為嚴(yán)重的是，拆模過早還可能導(dǎo)致沿箍筋（水平筋）下產(chǎn)生水平裂縫。這是因?yàn)樵诨炷廖唇K凝時(shí)，其自身強(qiáng)度不足以支撐自重，拆模后，在自重作用下，混凝土結(jié)構(gòu)會(huì)發(fā)生下沉變形，從而在箍筋（水平筋）下方形成水平裂縫。這些裂縫不僅削弱了混凝土結(jié)構(gòu)的整體性和承載能力，還為外界有害物質(zhì)（如水分、氧氣、二氧化碳等）的侵入提供了通道，加速了混凝土的劣化進(jìn)程，嚴(yán)重影響混凝土結(jié)構(gòu)的耐久性。

（2）混凝土終凝的判斷標(biāo)準(zhǔn)：

準(zhǔn)確判斷混凝土是否終凝是避免拆模過早的關(guān)鍵。目前，行業(yè)內(nèi)通常采用以下方法來判斷混凝土的終凝狀態(tài)：

1. 表面硬度檢測(cè)

使用硬度計(jì)對(duì)混凝土表面進(jìn)行硬度測(cè)試。當(dāng)混凝土表面硬度達(dá)到一定數(shù)值時(shí)，表明其已接近或達(dá)到終凝狀態(tài)。然而，這種方法需要專業(yè)的檢測(cè)設(shè)備和人員，操作相對(duì)復(fù)雜，在施工現(xiàn)場(chǎng)難以大規(guī)模推廣應(yīng)用。

2. 指甲劃痕試驗(yàn)

這是一種簡(jiǎn)單直觀且常用的判斷方法。具體操作為：用手指甲輕輕劃過混凝土頂面，若無松動(dòng)灰漿出現(xiàn)，說明混凝土已基本終凝；若有明顯的灰漿被劃動(dòng)或脫落，則表明混凝土尚未終凝，此時(shí)不應(yīng)拆除模板。該方法操作簡(jiǎn)便，無需借助特殊設(shè)備，施工人員易于掌握，因此在實(shí)際工程中被廣泛采用。

（3）預(yù)防拆模過早的措施：

為有效避免拆模過早帶來的質(zhì)量風(fēng)險(xiǎn)，應(yīng)采取以下預(yù)防措施：

1. 制定合理的拆模計(jì)劃

施工單位應(yīng)根據(jù)混凝土的配合比、澆筑時(shí)的環(huán)境溫度、濕度等條件，結(jié)合混凝土的強(qiáng)度發(fā)展規(guī)律，制定科學(xué)合理的拆模計(jì)劃。明確不同部位、不同強(qiáng)度等級(jí)混凝土的拆模時(shí)間和順序，確保拆模工作有序進(jìn)行。

2. 加強(qiáng)混凝土養(yǎng)護(hù)

養(yǎng)護(hù)條件對(duì)混凝土的凝結(jié)硬化速度和強(qiáng)度發(fā)展有著重要影響。在混凝土澆筑完成后，應(yīng)及時(shí)采取有效的養(yǎng)護(hù)措施，如覆蓋保濕、灑水養(yǎng)護(hù)等，以保持混凝土表面濕潤(rùn)，延緩其水分蒸發(fā)速度，促進(jìn)水泥水化反應(yīng)的進(jìn)行，從而提高混凝土的早期強(qiáng)度，為拆模提供可靠保障。

3. 強(qiáng)化施工人員培訓(xùn)

部分拆模過早的現(xiàn)象是由于施工人員對(duì)混凝土終凝判斷標(biāo)準(zhǔn)不熟悉或責(zé)任心不強(qiáng)所致。因此，施工單位應(yīng)加強(qiáng)對(duì)施工人員的培訓(xùn)教育，使其充分了解拆模過早的危害以及混凝土終凝的判斷方法，增強(qiáng)質(zhì)量意識(shí)和規(guī)范操作意識(shí)，嚴(yán)格按照規(guī)定進(jìn)行拆模作業(yè)。

4. 加強(qiáng)現(xiàn)場(chǎng)監(jiān)督檢查

建立健全施工現(xiàn)場(chǎng)監(jiān)督檢查機(jī)制，安排專人對(duì)拆模過程進(jìn)行實(shí)時(shí)監(jiān)督和檢查。一旦發(fā)現(xiàn)拆模過早的違規(guī)行為，應(yīng)立即予以制止，并對(duì)相關(guān)責(zé)任人進(jìn)行嚴(yán)肅處理，以確保拆模工作的規(guī)范性和嚴(yán)肅性。

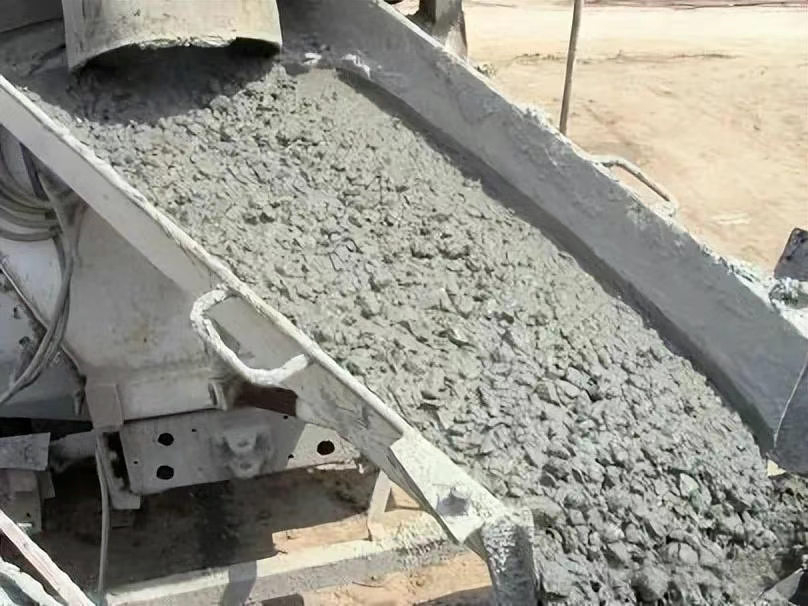

（1）膠凝材料用量不足的現(xiàn)狀及危害：

1. 攪拌站的違規(guī)行為

在一些攪拌站，為了降低生產(chǎn)成本，提高利潤(rùn)空間，他們?cè)诘偷燃?jí)混凝土的配合比設(shè)計(jì)中，將膠凝材料的用量設(shè)定為低于規(guī)范要求的數(shù)值。例如，將原本應(yīng)不低于300kg/m3的膠凝材料用量，降低到280kg/m3。更有甚者，在C15細(xì)石混凝土這種對(duì)強(qiáng)度和耐久性要求相對(duì)較低的混凝土配合比中，也將膠凝材料用量設(shè)計(jì)為280kg/m3。這種做法雖然在一定程度上減少了原材料的消耗，但卻嚴(yán)重影響了混凝土的性能。

2. 對(duì)混凝土性能的影響

膠凝材料是混凝土中的主要膠結(jié)成分，其主要作用是通過水化反應(yīng)形成水泥石，將骨料粘結(jié)在一起，從而使混凝土具有一定的強(qiáng)度和耐久性。當(dāng)膠凝材料用量不足時(shí)，水泥石的生成量減少，混凝土內(nèi)部的孔隙率增大，結(jié)構(gòu)變得疏松，從而導(dǎo)致混凝土的強(qiáng)度顯著降低。在泵送施工過程中，由于混凝土的流動(dòng)性、粘聚性和保水性等性能變差，極易出現(xiàn)堵泵現(xiàn)象。如上述案例中，一車C15細(xì)石混凝土因膠凝材料用量不足，導(dǎo)致多次堵泵，不僅延誤了施工進(jìn)度，還造成了原材料的浪費(fèi)，增加了施工成本。

3. 對(duì)工程質(zhì)量和安全的影響

混凝土作為建筑工程的主要結(jié)構(gòu)材料，其質(zhì)量直接關(guān)系到整個(gè)工程的安全性和耐久性。膠凝材料用量不足的混凝土在硬化后，其抗壓、抗拉、抗彎等力學(xué)性能均無法達(dá)到設(shè)計(jì)要求，容易在使用過程中出現(xiàn)裂縫、變形等問題，嚴(yán)重時(shí)甚至可能導(dǎo)致結(jié)構(gòu)破壞，危及人民生命財(cái)產(chǎn)安全。

（2）規(guī)范要求及理論依據(jù)：

JGJ55－2011《普通混凝土配合比設(shè)計(jì)規(guī)程》之所以對(duì)泵送混凝土的膠凝材料用量作出明確規(guī)定，是基于混凝土的工作性能和力學(xué)性能的要求。泵送混凝土需要具有良好的流動(dòng)性，以便于在輸送管道中順利流動(dòng)；同時(shí)，還需要具備一定的粘聚性和保水性，防止在運(yùn)輸和澆筑過程中發(fā)生離析和泌水現(xiàn)象。而膠凝材料的用量是影響混凝土這些性能的關(guān)鍵因素之一。

從理論上講，水泥等膠凝材料與水發(fā)生水化反應(yīng)后，會(huì)生成大量的水化產(chǎn)物，這些水化產(chǎn)物填充在骨料之間的空隙中，使混凝土結(jié)構(gòu)更加致密。當(dāng)膠凝材料用量不足時(shí)，水化產(chǎn)物的生成量減少，混凝土內(nèi)部的孔隙率增大，導(dǎo)致混凝土的強(qiáng)度和耐久性降低。此外，膠凝材料用量不足還會(huì)影響混凝土的凝結(jié)時(shí)間和硬化速度，給施工帶來不便。

（3）應(yīng)對(duì)策略及管理措施：

為避免膠凝材料用量不足帶來的質(zhì)量問題，應(yīng)采取以下應(yīng)對(duì)策略和管理措施：

1. 加強(qiáng)攪拌站的管理和監(jiān)督

相關(guān)部門應(yīng)加強(qiáng)對(duì)攪拌站的監(jiān)督管理，定期對(duì)其生產(chǎn)過程和產(chǎn)品質(zhì)量進(jìn)行檢查和抽檢。對(duì)于違反規(guī)范要求，擅自減少膠凝材料用量的攪拌站，應(yīng)依法予以處罰，并責(zé)令其限期整改。同時(shí)，攪拌站自身也應(yīng)建立健全質(zhì)量管理體系，加強(qiáng)對(duì)原材料的檢驗(yàn)和控制，嚴(yán)格按照配合比設(shè)計(jì)要求進(jìn)行生產(chǎn)，確保混凝土的質(zhì)量。

2. 提高施工人員的質(zhì)量意識(shí)

施工人員是混凝土施工的直接參與者，他們的質(zhì)量意識(shí)和工作態(tài)度直接影響著混凝土的質(zhì)量。因此，應(yīng)加強(qiáng)對(duì)施工人員的培訓(xùn)和教育，使其充分了解膠凝材料用量對(duì)混凝土性能的影響，增強(qiáng)質(zhì)量意識(shí)和責(zé)任意識(shí)。在施工過程中，嚴(yán)格按照配合比要求進(jìn)行混凝土的攪拌和澆筑，發(fā)現(xiàn)異常情況及時(shí)報(bào)告并處理。

3. 優(yōu)化配合比設(shè)計(jì)

在滿足工程設(shè)計(jì)和施工要求的前提下，應(yīng)不斷優(yōu)化混凝土的配合比設(shè)計(jì)，合理確定膠凝材料的用量。通過試驗(yàn)和研究，探索新型的膠凝材料和礦物摻合料，提高混凝土的性能，降低生產(chǎn)成本。同時(shí)，要考慮工程所處的環(huán)境條件和施工工藝，對(duì)配合比進(jìn)行適當(dāng)調(diào)整，確保混凝土在不同工況下的適應(yīng)性和可靠性。

4. 加強(qiáng)原材料的質(zhì)量控制

膠凝材料的質(zhì)量是影響混凝土性能的基礎(chǔ)。因此，應(yīng)加強(qiáng)對(duì)水泥、粉煤灰、礦渣粉等膠凝原材料的質(zhì)量控制，選用質(zhì)量穩(wěn)定、性能優(yōu)良的產(chǎn)品。對(duì)進(jìn)場(chǎng)的原材料進(jìn)行嚴(yán)格的檢驗(yàn)和驗(yàn)收，確保其各項(xiàng)指標(biāo)符合規(guī)范要求。同時(shí)，要注意原材料的儲(chǔ)存和保管，防止受潮、變質(zhì)等情況的發(fā)生。
